Kernstruktur aus Holzfasern (doppelt gekrümmtes Schalentragwerk), 2-seitig Multiplex-Einleimer 2070 x 95 mm, Plattenstärke +/- 0.5 mm, (ca. 320 kg/m3)(Beachten Sie die Verarbeitungshinweise, vor allfälliger Oberflächenbehandlung muss Fläche angeschliffen werden)

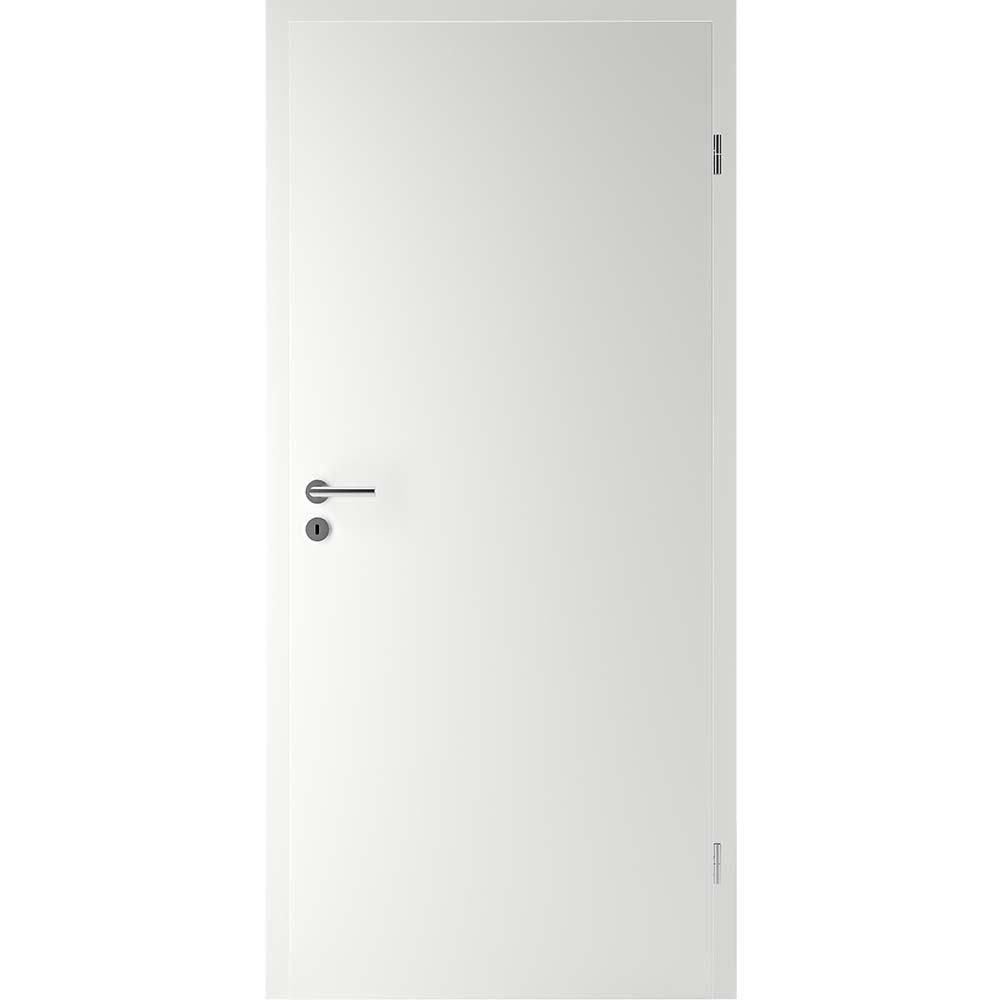

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

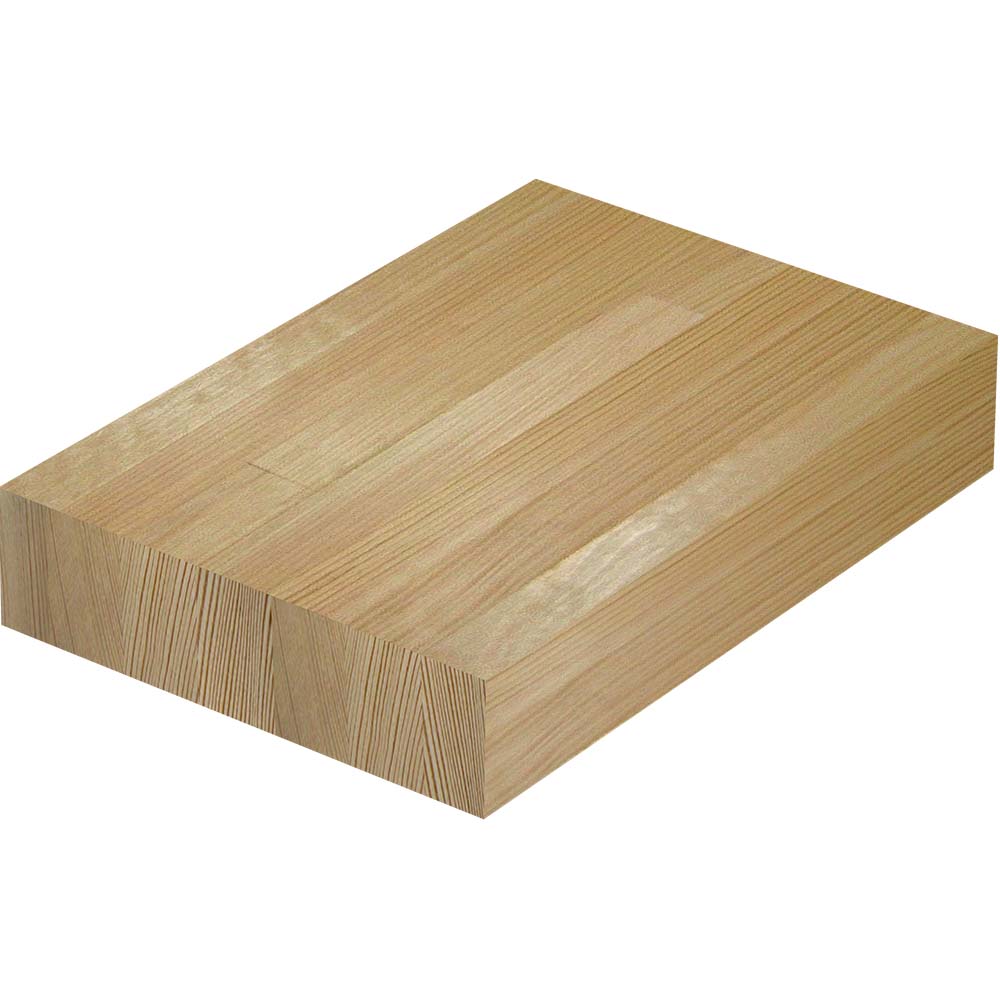

Stabverleimt mit stehenden Lamellen, Holzstruktur fallend, praktisch ast- und fehlerfrei, Breite ca. 40 - 45 mm, Keilzinkung seitlich an der Kante sichtbar, Korn 100, Verleimung D4 formaldehydfrei nach EN 204, FSC 100% SQS-COC-100015.

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

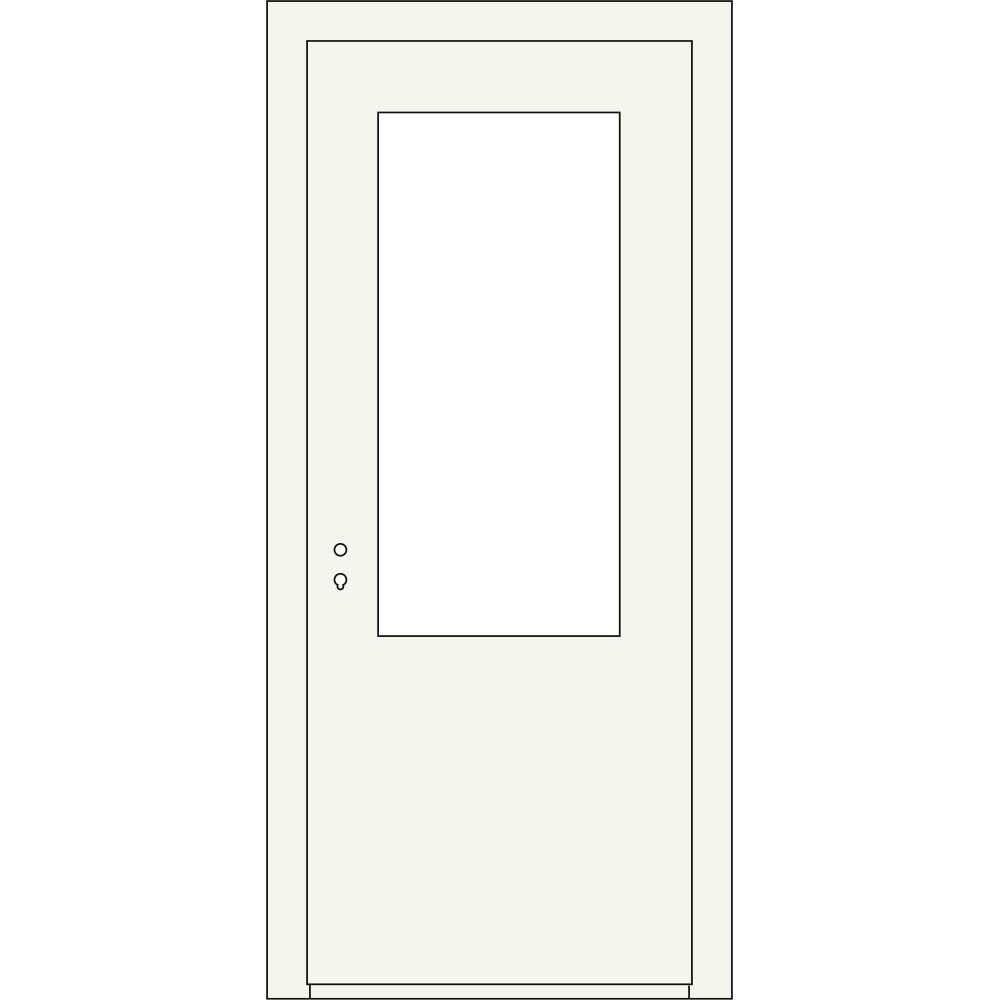

Türblatt: - AlupanIsol Nr.9 ca. 56 mm spezial HDF-Deck, Sandwich-Schall- und Wärmedämm-Mittellage, Alu-Einlage, Eiche-Einleimer keilgezinkt, Rw ca. 38 dB, Klimaklasse 3d, U-Wert Up ca. 1.3 Wm2/K- Hinweis: Aussentüren unterliegen dem Bauproduktegesetz SN EN 14351-1. Der Verarbeiter/Hersteller ist für die Einhaltung der gesetzlichen Bestimmungen verantwortlich. Für die Verwendung von geprüften Systemen ist ein Lizenzvertrag zwingend.Rahmen: - Rahmen Cadra 51 Eiche keilgezinkt 3-seitig links 105/51 mm, rechts 145/51 mm, oben 145/51 mm gefälzt- 3-seitig umlaufende schwarze Gummidichtung im Falz- schwellenlos, Bodenluft ca. 25 mm für bauseitige Reno-Schwelle Bearbeitung: - 3-seitiger Einfachfalz- inkl. 3-seitige Überschlags-Dichtung- 2 Stk. Objektband Simons VX 7939 3D FD, Höhe 160 mm, CRNI (Tragkraft bei 2 Bändern 200 kg)- 2 Stk. Bandaufnahme Simons VX7501 3D Stahl mit Abdeckwinkel VX7560 KK vernickelt- MFV Schloss MSL PolyTribloc 1855 4P RZ (combibedient), Dorn 70 mm, Nuss 9 mm, mit Wechsel, Drückerhöhe ab UK-Türblatt 1000 mm- Schliessblech zu MFV-Schloss Glasausschnitt: - 1 rechteckiger Glasausschnitt h x b 1100 x 528 mm ausgekantet (Ecken rund), Friesbreite seitlich 200 mm, oben 200 mm für bauseitiges Glas ca. 32 mm, innen mit überfälzten Glasleisten Eiche, verleimt und vormontiert (aussen bauseitiges Doppel)Oberflächenbehandlung: - Türblatt, Rahmen und Glasleisen imprägniert, weiss grundiert und RAL 9016 1-farbig deckend lackiert Rahmenaussenmass h x b: 2225 x 1130 mmRahmenlicht (schwellenlos) h x b:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, beids. Alueinlage, Rw ca. 28 dB, Klimaklasse 2b (nur für Innenanwendung), U-Wert ca. 2.10 W/m2K - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 3-teilige Simons Bänder V 0026 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

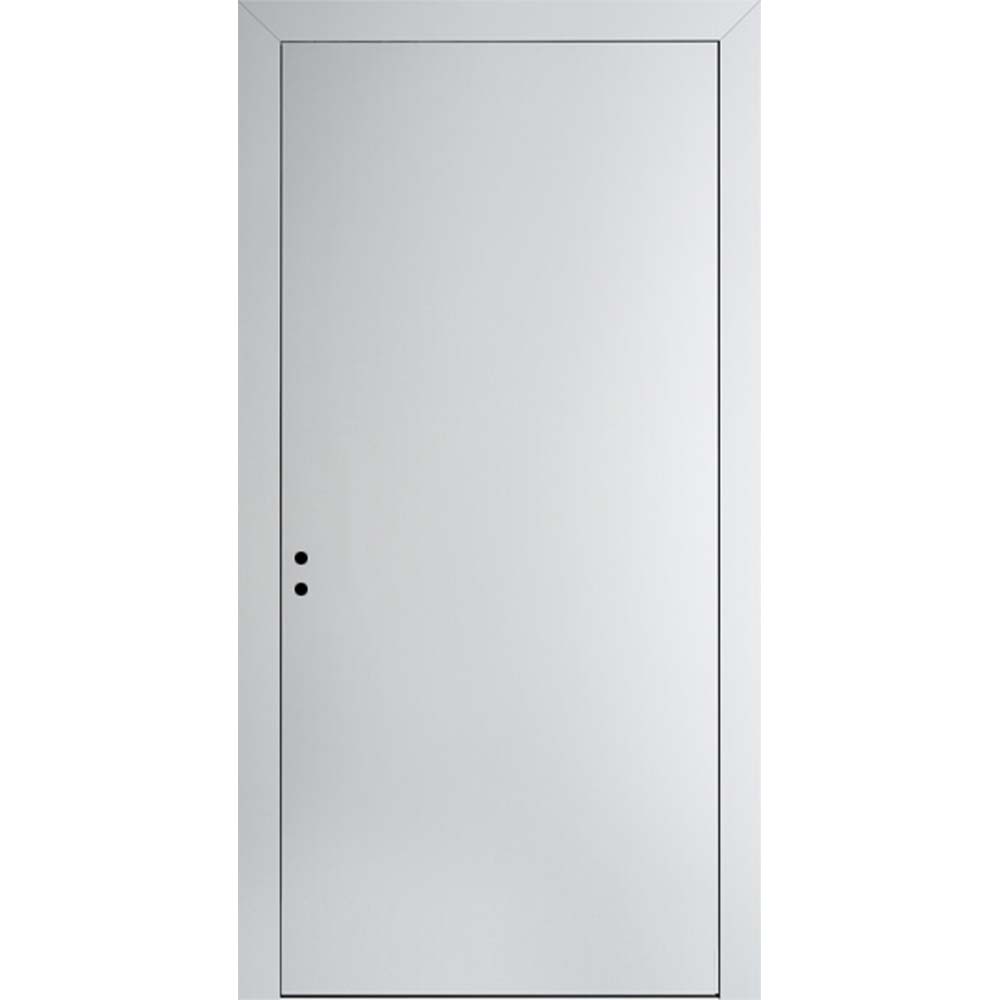

Türblatt:- Alupan Extensia , ca. 67 mm, HP Deck, Eiche-Einleimer keilgezinkt- Türaufdoppelung Aluminiumvorsatzschale Premium 30- Türblattdicke inkl. Aluminiumvorsatzschale ca. 83 mm- Klimaklasse 3cde, Rw ca. 42 dB, U-Wert ca. 0.9 W/m2KRahmen:- Extensia Rahmen Eiche 85/67 mm, Doppelfalz mit 3-seitiger Rahmendichtung schwarz einfachSchwelle:- Schwelle Hebgo 173 2-teilig, Höhe 20 mm auf Rahmenholz 30 mmBearbeitung:- 3-seitiger Doppelfalz 16/15mm * 37/15 mm inkl. Dichtung einfach- Schwellenfalz einfach 53/18 mm inkl. Dichtung einfach- absenkbare Bodendichtung Typ CardaTec D1 35/13 mm- 3 Stk Bänder Simons VX 7859/160-4 FD, mit Bandaufnahme VX 7531/7561KK, Höhe BBL: 250 / 350 / 1435 mm- MFV-Schloss Glutz Mint 18931/20 RZ, Dorn 70 mm, Nuss 9 mm, UK Türe - Mitte Drücker 1000 mm (Zylindermass ohne Schilddicke: FS 36.3 mm, ÜS 30.7 mm)- Sicherheitsschliessblech RC3 für Mehrpunkteschlosss montiertOberflächenbehandlung:- Türblatt imprägniert, weiss grundiert und RAL / NCS 1-farbig deckend lackiert, Farbe: RAL 9016- Rahmen / Futter grundiert und RAL / NCS 1-farbig deckend lackiert Farbe: RAL 9016- Aluminiumvorsatzschale einbrennlackiert RAL 9016 PM30, FeinstrukturRahmenaussenmass h x b: 2266 x 1106 mmRahmenlicht Holzrahmen ab OK-Schwelle h x b: 2131 x 936 mmRahmenlicht Aluschale ab OK-Schwelle h x b:

Röhrenspan-Mittellage, beids. Alueinlage, Rw ca. 28 dB, Klimaklasse 2b (nur für Innenanwendung), U-Wert ca. 2.10 W/m2K - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 3-teilige Simons Bänder V 0026 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

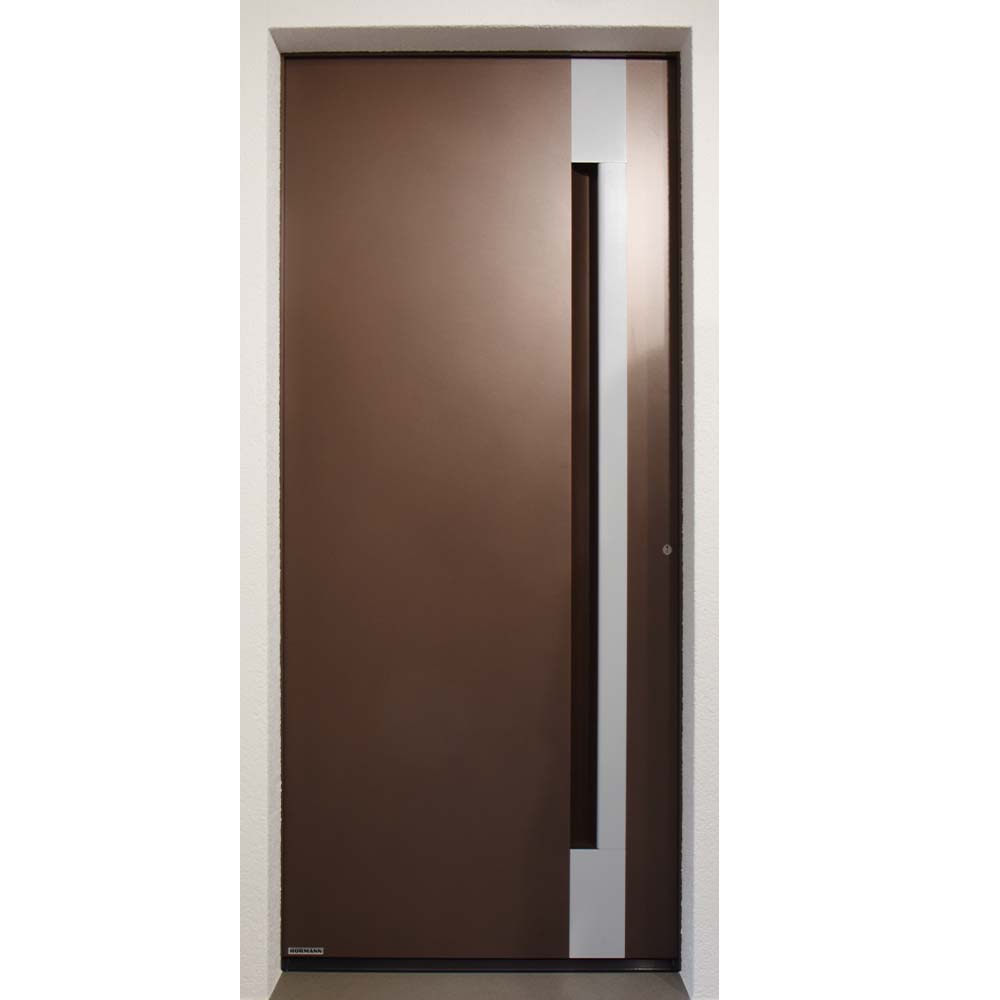

Motiv: 308, Türtyp: T2nach innen öffnend Türblatt: - Aluminium-Haustüre ThermoCarbon ca. 100 mm, Ud-Wert ca. 0.51 W/m2K, - vollflächig aus Aluminium mit PU-Hartschaumfüllung - thermisch getrenntes Aluminium- / Carbon- und Glasfaserverstärktes-Flügelprofil innenliegend - 4-seitiger Doppelfalz mit umlaufender Dichtung Rahmen: - thermisch getrennter Aluminium-Blockrahmen ca. 100/111.5 mm - 3-seitig gefälzt inkl. Gummidichtung Schwelle: - Standard-Bodenschwelle aus Polyamid schwarz, Höhe 20 mmBeschläge montiert: - 2 Stück verdeckt liegende Bänder 3D mit Aushebesicherung in E6/EV1 eloxiert - 9-fach- Schwenkriegel-Sicherheitsschloss H9 RZ Dorn 65 mm mit Sicherheitsrosette- Schliessleiste in Edelstahl Beschlagspaket: - aussen Griff G771 auf Motivplatte in RAL 9006 Weissaluminium seidenglänzend, Griffmulde in CH 607 Maronefarben Feinstruktur matt, inkl. flächenbündiger Sicherheitszylinderrosette manipulationsgeschützt in Edelstahl - innen Innendrücker Caro und Zylinderrosette oval für RZ in Edelstahl (ohne Rundzylinder)- Öffnungsbegrenzer mit SoftstoppMontageart: - Ankermontage Oberfläche: - aussen CH 607 Maronefarben Feinstruktur matt pulverbeschichtet (Glanzgrad 35-40%)- innen ähnlich RAL 9016 Verkehrsweiss matt pulverbeschichtet (Glanzgrad 35-40%) Rahmenlichtmass ab OK-Schwelle h x b: 2050 x 900 mm (Türe 90° geöffnet 888 mm)Rahmenaussenmass h x b:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

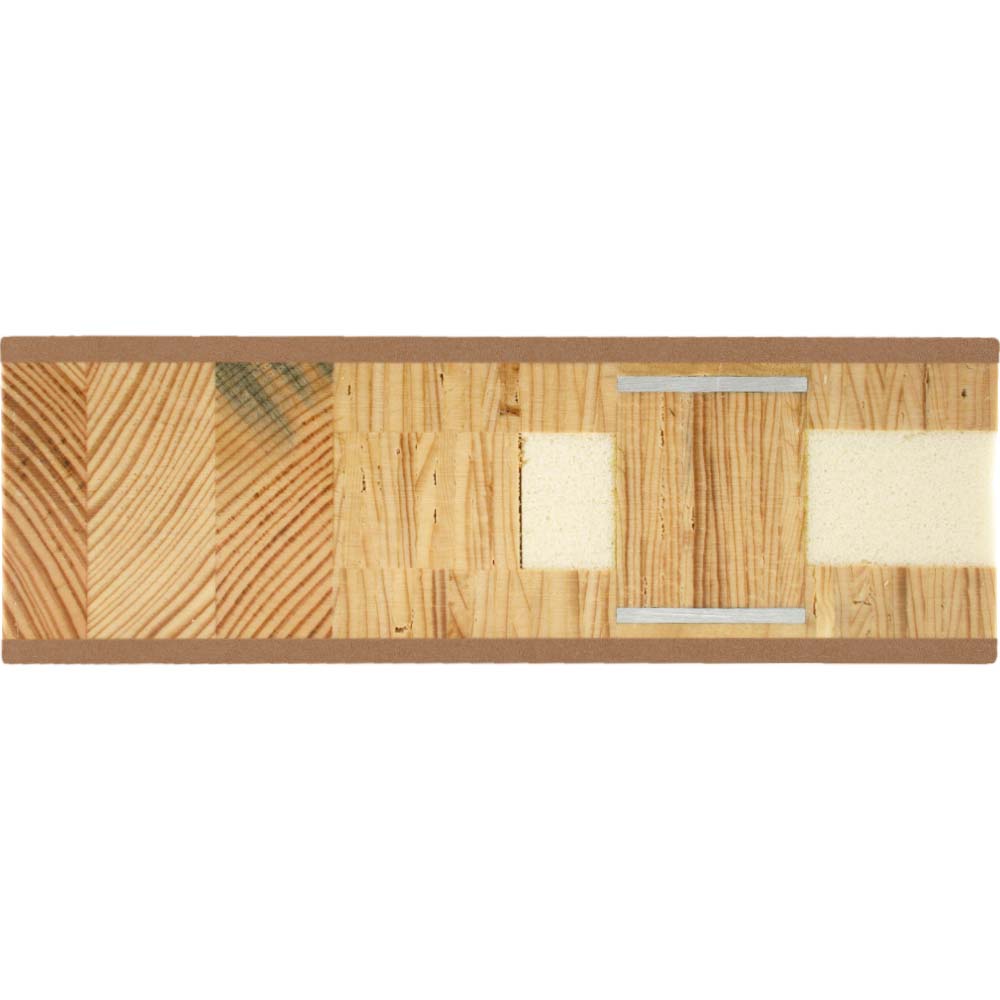

Sandwich-Mittellage aus Stäbchenplatte Fichte und HFCKW-freiem PUR-Hartschaum (biologisch unbedenklich), schloss- und bandseitig patentierter Flacheisenstabilisator (thermisch getrennt und schallentkoppelt), Verleimung formaldehydfrei, Nadelholz-Einleimer (Kiefer oder Fichte), Bandseite ca. 115 mm, Schlossseite ca. 70 mm, oben ca. 70 mm, unten ca. 155 mm, RwP ca. 30 dB, Klimaklasse 3cde, U-Wert Up ca. 0.97 W/m2KKürzbarkeit max.: Bandseite 75 mm, Schlossseite 25 mm, oben 25 mm, unten 120 mm (Bodenabschluss, Falzausbildung sowie Band- und Schlosskastentiefe vor der Kürzung berücksichtigen)Hinweis: Aussentüren unterliegen dem Bauproduktegesetz SN EN 14351-1. Der Verarbeiter/Hersteller ist für die Einhaltung der gesetzlichen Bestimmungen verantwortlich. Für die Verwendung von geprüften Systemen ist ein Lizenzvertrag zwingend.Anwendung bei fachgerechter Weiterverarbeitung als Aussentüre geeignet, jedoch an nässe- und feuchtigkeitsgeschützten Standorten. Es ist keine Allwettertüre und muss zwingend vor der Lieferung auf den Bau grundiert werden. Verlangen Sie das Merkblatt.ACHTUNG: UNBEDINGT DIE KÜRZBARKEIT BEACHTEN!

Röhrenspan-Mittellage, Rw ca. 28 dB - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 2-teilige Simons Bänder V 0020 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:

Sandwich-Mittellage aus Stäbchenplatte Fichte und HFCKW-freiem PUR-Hartschaum (biologisch unbedenklich), schloss- und bandseitig patentierter Flacheisenstabilisator (thermisch getrennt und schallentkoppelt), Verleimung formaldehydfrei, Nadelholz-Einleimer (Kiefer oder Fichte), Bandseite ca. 115 mm, Schlossseite ca. 70 mm, oben ca. 70 mm, unten ca. 155 mm, RwP ca. 30 dB, Klimaklasse 3cde, U-Wert Up ca. 0.97 W/m2KKürzbarkeit max.: Bandseite 75 mm, Schlossseite 25 mm, oben 25 mm, unten 120 mm (Bodenabschluss, Falzausbildung sowie Band- und Schlosskastentiefe vor der Kürzung berücksichtigen)Hinweis: Aussentüren unterliegen dem Bauproduktegesetz SN EN 14351-1. Der Verarbeiter/Hersteller ist für die Einhaltung der gesetzlichen Bestimmungen verantwortlich. Für die Verwendung von geprüften Systemen ist ein Lizenzvertrag zwingend.Anwendung bei fachgerechter Weiterverarbeitung als Aussentüre geeignet, jedoch an nässe- und feuchtigkeitsgeschützten Standorten. Es ist keine Allwettertüre und muss zwingend vor der Lieferung auf den Bau grundiert werden. Verlangen Sie das Merkblatt.ACHTUNG: UNBEDINGT DIE KÜRZBARKEIT BEACHTEN!

Röhrenspan-Mittellage, beids. Alueinlage, Rw ca. 28 dB, Klimaklasse 2b (nur für Innenanwendung), U-Wert ca. 2.10 W/m2K - deckende Walzlackierung (Kanten foliert), Farbton ähnlich RAL 9016 seidenmatt - 3-seitiger Einfachfalz 13/25.5 mm - CH-Schloss BB, Dorn 60 mm - 2 Stk 3-teilige Simons Bänder V 0026 vernickelt - unten max. 15 mm kürzbar Türblattgrösse:
